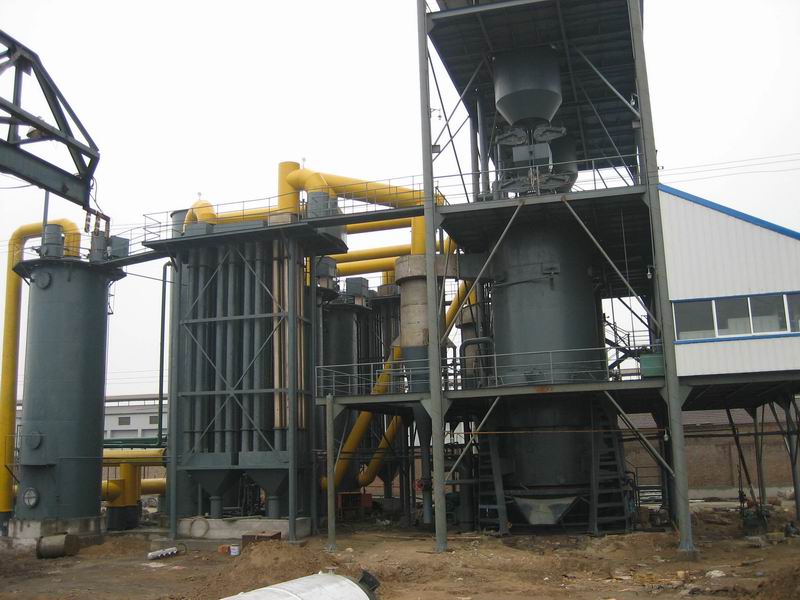

煤气发生炉是指用于制造煤气、水煤气及半水煤气的反应炉。炉体为圆筒形,外壳用钢板制造或用砖砌成,内衬耐火砖,并设有加料设备、鼓风管道及煤气管道等。按结构可分为机械发生炉、阶梯发生炉、炉身转动的发生炉和两段发生炉等。按工艺可分为固定床或流化床煤气发生炉。
由空气与自产的蒸汽混合成的汽化剂,从炉底鼓风想进入炉内,发生化学反应生成粗煤气,粗煤气从煤气发生炉上部输出,然后经除尘、净化后成为净煤气。在发生炉内各个层次的反应及排列顺序如下:
1、干燥层:位于整个煤层的最上层,不发生化学反应,只起干燥作用,使入炉煤中的水份蒸发。
2、干馏层:干燥层的下面是干馏层,温度较上层高,可使煤干馏得到甲烷及其它气体成份。
3、还原层:处于干馏层之下,高温的C02和未反应的气化剂继续上行,在还原层中C02和水蒸汽与赤热的碳相互作用,发生还原反应。
4、氧化层:还原层下面是氧化层,煤中的固定碳与空气中氧发生氧化反应生成二氧化碳,并放出大量的热量,使炉内保持较高的温度,氧化层是炉内温度最高的地方。
5、灰渣层:该层位于整个煤层的最下层,对炉篦起保护作用。
