燃气热风炉的结构

时间:

燃气热风炉的结构

燃气热风炉是节能清洁的表率,主要由本体、燃烧、燃烧及控制系统等组成,另外在炉后配有混风筒,以使得它产生的烟气和循环烟气相混合,最终形成需要的温度和流量。

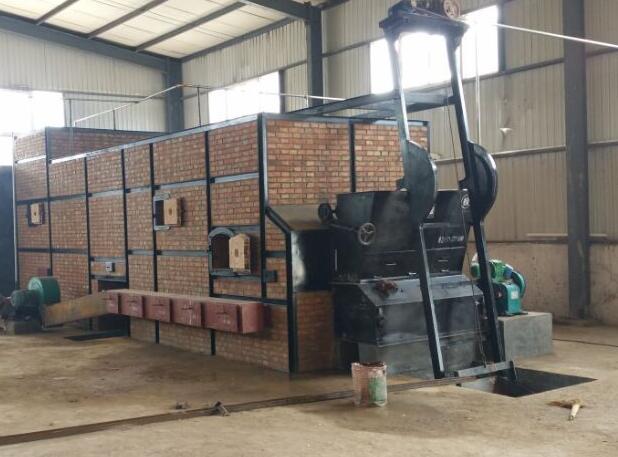

热风炉燃烧器



它的本体整体分两部分,即燃烧室和混合室。燃烧室前端及尾部设置调温风口(掺冷风口),燃烧室外层与炉体外层之间设置旋流支撑,混合室设置调温风进口和热风出口。本体上还设置检修口、观察孔、防爆口、测压、测温点等附属设备。



调温风从炉体侧面切向进入燃烧室外层夹套,再从燃烧室前端面及尾部筒面圆周上均匀分布的孔中(掺冷风孔)进入,和燃烧室的高温烟气进行混合。燃烧室外层夹套,能使调温风流动均匀并被预热,同时起到气体层保温作用,达到减薄炉膛内衬,降低炉壳外表面温度的效果。

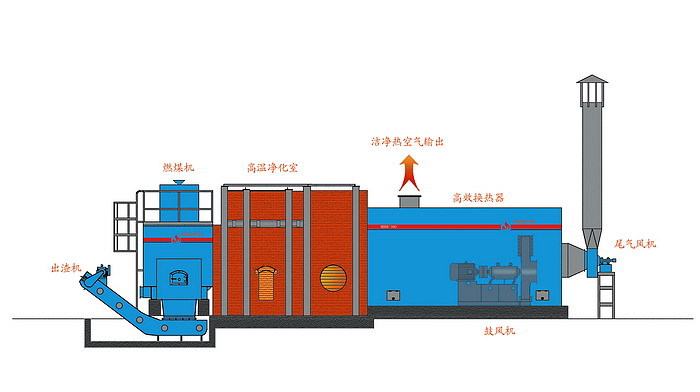

热风炉燃烧器



燃气热风炉的内部结构组成是需要相辅相成的,所以说,缺一不可,每一个零件存在的本身都是有它的目的和作用的。
