燃烧器送风系统的主要部件有哪些?

时间:

燃烧器送风系统的主要部件有哪些?

1、壳体

烧器各部件的安装支架和新鲜空气进风通道的主要组成部分。从外形来看可以分为箱式和枪式两种,箱式燃烧多数有一个注塑材料的外罩,且功率一般较小,大功率燃烧器多数采用分体式壳体,一般为枪式。壳体的组成材料一般为高强度轻质合金铸件。

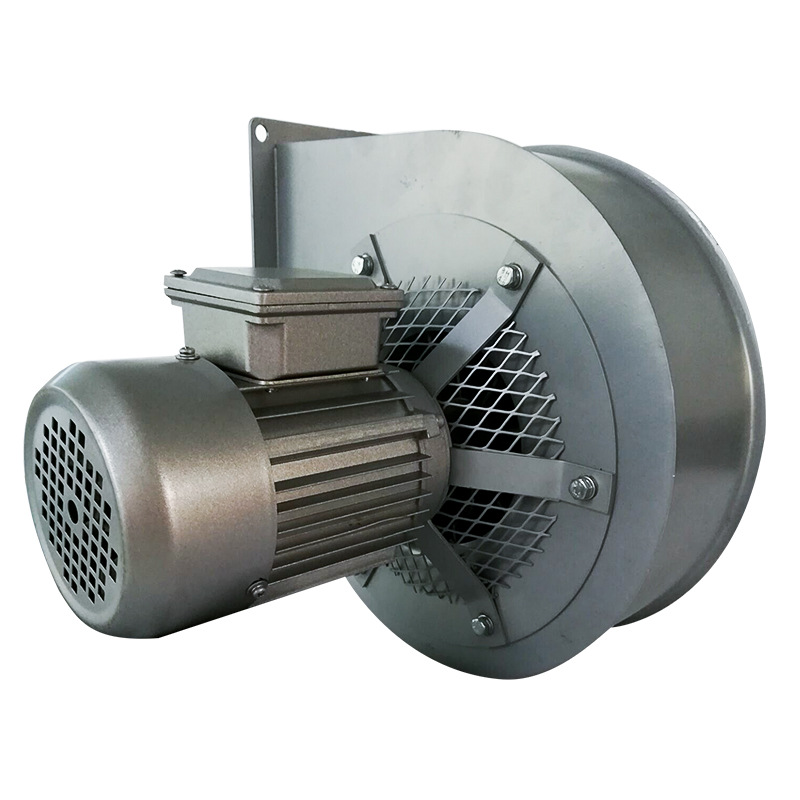

2、风机马达

主要为风机叶轮和高压油泵的运转提供动力,也有一些燃烧器采用单独电机提供油泵动力。某些小型燃烧器采用单相电机,电机只有按照确定的方向旋转才能使燃烧器正常工作。



3、风机叶轮

叶轮通过高速旋转产生足够的风压以克服炉膛阻力和烟囱的阻力,并向燃烧室吹入足够的空气以满足燃烧需要。它由装入一定倾斜角度的叶片的圆柱状轮子组成,其组成材料一般为高强度轻质合金钢,也有注塑成形的产品,所有合格的风机叶轮均具有良好的平衡性能。



4、风枪火管

起引导气流和稳定风压作用,也是进风通道的组成部分,一般有一个外壳式法兰与炉口连接。其组成材料一般为高强度和耐高温的合金钢。



5、风门控制器

是一种驱动装置,通过机械连杆控制风门挡板的转动。一般有液压驱动控制器和伺服马达控制器两种,前者工作稳定,不易产生故障,后者控制精确,风量变化平滑。

  

6、风门挡板

主要作用是调节进风通道的大小以控制进风量的大小。其组成材料有注塑和合金两种,注塑挡板一般为单片、双片、三片的多种组合方式。



7、扩散盘(调风器)

其特殊的结构能够产生旋转气流,有助于空气与燃料的充分混合,同时还有调节二次风量的作用。
