电磁阀如何分类及工作原理详解

时间:

电磁阀如何分类及工作原理详解

追朔电磁阀的发展史,到目前为止,国内外的电磁阀从原理上分为三大类,即:直动式、分步直动式、先导式 。


一、直动式电磁阀

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力把关闭件压在阀座上,阀门关闭。

特点:在真空、负压、零压时能正常工作,但一般通径不超过25mm。


二、分步直动式电磁阀

原理:它是一种直动和先导式相结合的原理,当入口与出口压差≤0.05Mpa,通电时,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口压差>0.05Mpa,通电时,电磁力先打开先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀和主阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。

特点:在零压差或真空、高压时亦能可靠工作,但功率较大,要求竖直安装。


三、先导式电磁阀

原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差,推动关闭件向下移动,关闭阀门。

特点:流体压力范围上限很高,但必须满足流体压差条件。


四、电磁阀开启与关闭状态

常用燃烧器电磁阀多为隔膜阀,其工作原理是:阀体分为上下两个室,中间为隔膜,在水压相同的条件下,由于隔膜上下受力面积不同而产生压力差,到达切断水流的目的。

电磁阀开启状态:当通过远程控制器给电信号或手动旋转电磁头,排水通道打开,上隔膜室内水排出,室内压强减小,作用在上隔膜的压力变小,在上游压力作用下推动隔膜向上运动,打开管路通道。

电磁阀关闭状态:手动关闭或断开电磁头电信号,使排水通道关闭,上隔膜室内慢慢充满水,等到横膈膜上下压强一致时,由于横膈膜上侧受力面积较大,使隔膜向下运动,关闭管路通道。

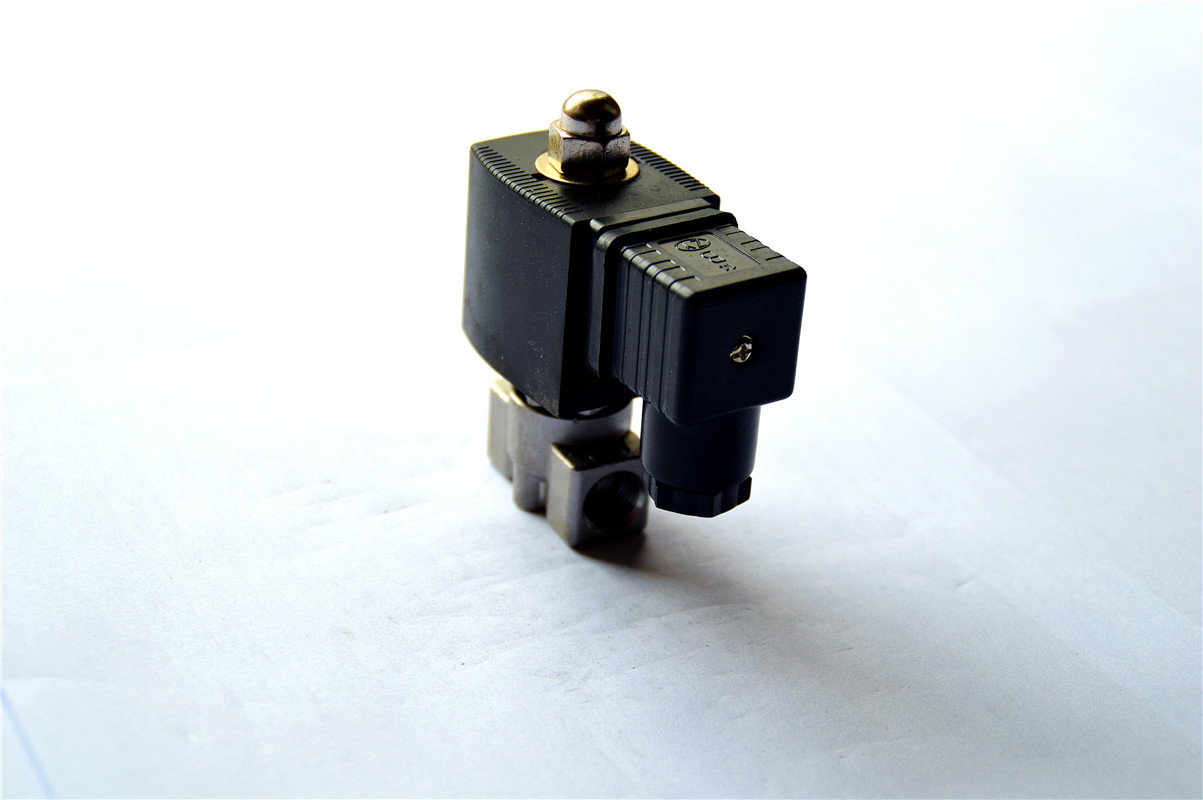

燃烧器电磁阀
